Specification

QSFP+/40G-LR4

40Gbps QSFP+ LR4 Transceiver

1 Features

1.1 Duplex LC connector

1.2 Hot-pluggable QSFP+ form factor

1.3 Operating data rate up to11.3Gbps per Lane Up to 10km transmission

1.4 Maximum 3.5W operation power Compliant with IEEE 802.3ba Compliant with SFF 8436

1.5 Digital Diagnostic Monitoring (DDM)

1.6 Complies with RoHS directive (2002/95/EC)

2 Applications

40GBASE-LR4 40G Ethernet

3 General

This product is a high performance 40Gbps transceiver module designed for optical communication applications. It converts 4 channels of 10Gb/s electrical input data to 4 CWDM optical signals, and multiplexes them into a single channel for 40Gb/s optical transmission. On the receiver side, the module optically de-multiplexes a 40Gb/s input into 4 CWDM channels signals, and converts them to 4 channel output electrical data.

4 Performance Specifications

4.1 Absolute Maximum Ratings



Parameter



Symbol



Min.



Max.



Unit




Storage Temperature



Tst



-40



+85



°C





Operating relative humidity



RH



5



90



%




(Non- condensing)






Input Voltage



-



GND



Vcc



V





Power Supply Voltage



Vcc



0



3.6



V




4.2 Recommended Operating Environment





Parameter



Symbol



Min.



Typ.



Max.



Unit




Power Supply Voltage



Vcc



+3.14



+3.3



+3.46



V





Power Supply Current



Icc



-



-



1130



mA





Data rate per lane



-



10.3125



11.3



Gbps





Operating relative humidity



RH



5



85



%




(Non- condensing)






Case Temperature (Operating)



TC



0



-



70



°C





-40



85



°C






I2C clock frequency



-



-



100



400



KHz





Power consumption Max



-



-



-



3.5



W




1 / 6



4.3

Transmitter Characteristics





Parameter



Symbol



Min.



Typ.



Max.



Unit



Note




Signal Speed per lane



Sp



10.3125



Gbps





1264.5



1271



1277.5



nm



Lane0





Center Wavelength





1284.5



1291



1297.5



nm



Lane1





1304.5



1311



1317.5



nm



Lane2






1324.5



1331



1337.5



nm



Lane3





Spectral Width (-20dB)







-



-



1



nm





Side Mode Suppression Ratio



SMSR



30



-



-



dB





Total Output Optical Power



Pot



8.3



dBm





Average Optical Output Power



Po



-7



-



2.3



dBm





Optical Modulation Amplitude,



OMA



-4



3.5



dBm




Each Lane






Extinction Ratio



Er



3.5



-



-



dB





Differential Input Impedance



-



80



100



120



Ω




Differential Data Input Swing



VINPP



120



1000



mV




4.4

Receiver Characteristics





Parameter



Symbol



Min.



Typ.



Max.

Units



Notes





1264.5



1271



1277.5



nm



Lane0




Wavelength of Operation





1284.5



1291



1297.5



nm



Lane1





1304.5



1311



1317.5



nm



Lane2






1324.5



1331



1337.5



nm



Lane3




Optical Input Power, each lane



Pin



-13.7



-



2.3



dBm




Damage Threshold



Pmax



-



-



3.3



dBm



4.4.1




Receiver Sensitivity (OMA), each Lane



Rxsen



-11.5



dBm




Differential Data Output Swing



VOUTPP



350



800



mV





Note4.4.1: Measured with 10.3125Gbps, BER=1x10-12




4.5 Digital Diagnostic Monitoring Characteristics





Parameter



Symbol



Range



Accuracy





Transceiver Case



T



Measured transceiver case temperature over



±3°C




Temperature



specified operating range






Vcc



Internally measured transceiver supply



±3%




Supply Voltage



voltage ,3.0~3.6V






TX Bias Current



Id



Measured TX Bias current in uA



±10%





TX Output Power



Po



Measured TX Output Power in dBm Over the



±3dB




specified output power range






Received Optical Power



Pi



Measured RX Received Power in dBm Over the



±3dB




specified input power range





5



EEPROM Section




2 / 6





Compatible with SFF-8436 (QSFP+).

6 Pin Definitions

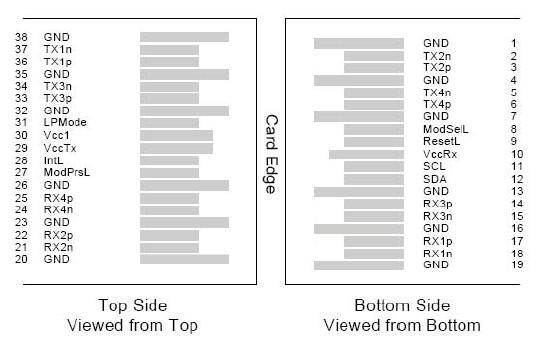

6.1 Pin Diagram

6.2 Pin Descriptions

Pin#

Logic



Name

Function

Notes

1



GND

Ground




2

CML-I



Tx2n

Transmitter Inverted Data Input




3

CML-I



Tx2p

Transmitter Non-Inverted Data output




4



GND

Ground




5

CML-I



Tx4n

Transmitter Inverted Data Input




6

CML-I



Tx4p

Transmitter Non-Inverted Data output




7



GND

Ground




8

LVTLL-I



ModSelL

Module Select




9

LVTLL-I



ResetL

Module Reset




10



VccRx

+3.3V Power Supply Receiver




3 / 6





Pin#



Logic



Name

Function

Notes




11



SCL

2-Wire Serial Interface Clock





12



SDA

2-Wire Serial Interface Data





13



GND

Ground





14



CML-O



Rx3p

Receiver Non-Inverted Data Output





15



CML-O



Rx3n

Receiver Inverted Data Output





16



GND

Ground






17



CML-O



Rx1p

Receiver Non-Inverted Data Output





18



CML-O



Rx1n

Receiver Inverted Data Output





19



GND

Ground





20



GND

Ground





21



CML-O



Rx2n

Receiver Inverted Data Output





22



CML-O



Rx2p

Receiver Non-Inverted Data Output





23



GND

Ground





24



CML-O



Rx4n

Receiver Inverted Data Output





25



CML-O



Rx4p

Receiver Non-Inverted Data Output





26



GND

Ground





27



LVTTL-O



ModPrsL

Module Present





28



LVTTL-O



IntL

Interrupt






29



VccTx

+3.3 V Power Supply transmitter





30



Vcc1

+3.3 V Power Supply




4 / 6





Pin#



Logic



Name



Function

Notes




31



LVTTL-I



LPMode



Low Power Mode





32



GND



Ground






33



CML-I



Tx3p



Transmitter Non-Inverted Data Input






34



CML-I



Tx3n



Transmitter Inverted Data Output






35



GND



Ground






36



CML-I



Tx1p



Transmitter Non-Inverted Data Input





37



CML-I



Tx1n



Transmitter Inverted Data Output





38



GND



Ground

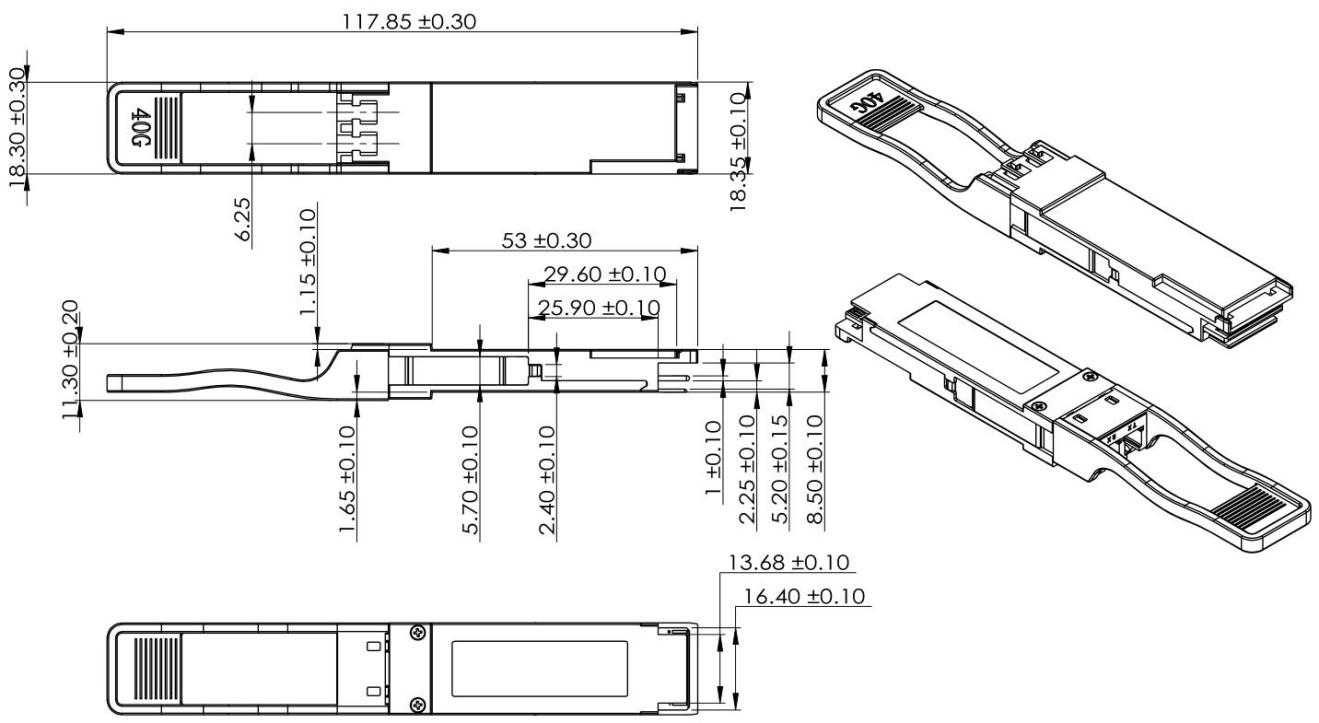

7 Outline Dimensions

8 Ordering Information

Part Number

Operating Case Temperature

RoHS Compliant



QSFP+/40G-LR4

0 ~ 70 °C

RoHS-6
